Độ dốc cân ô tô nổi là một trong những yếu tố quan trọng cần xem xét khi thiết kế và lắp đặt trạm cân điện tử. Đường dốc quá lớn có thể khiến xe tải, xe container gặp khó khăn khi lên xuống cân, đặc biệt là các phương tiện có gầm thấp hoặc chiều dài cơ sở lớn.

Ngược lại, thiết kế đường dốc hợp lý giúp phương tiện di chuyển thuận lợi, hạn chế va đập lên bàn cân và đảm bảo an toàn trong quá trình vận hành.

Vậy độ dốc đường dẫn cân ô tô nổi bao nhiêu là phù hợp? Chiều dài đường dốc được tính như thế nào? ASTEC Cân Điện Tử sẽ phân tích các yếu tố kỹ thuật cần lưu ý trong bài viết dưới đây.

1. ĐỘ DỐC CÂN Ô TÔ NỔI LÀ GÌ?

Cân ô tô nổi (Pitless Weighbridge) là loại trạm cân có mặt bàn cân được lắp đặt cao hơn mặt sân hoặc nền đường xung quanh. Khác với cân ô tô chìm có mặt bàn cân gần bằng cao độ mặt sân, cân nổi cần bố trí đường dẫn dốc để xe di chuyển lên và xuống bàn cân.

Độ dốc cân ô tô nổi là tỷ lệ giữa độ chênh cao của mặt bàn cân so với nền sân và chiều dài nằm ngang của đoạn đường dốc.

Độ dốc thường được biểu thị bằng phần trăm (%).

Ví dụ:

• Độ dốc 5%: Cứ 1 m chiều dài nằm ngang, đường dẫn tăng cao 5 cm.
• Độ dốc 8%: Cứ 1 m chiều dài nằm ngang, đường dẫn tăng cao 8 cm.
• Độ dốc 10%: Cứ 1 m chiều dài nằm ngang, đường dẫn tăng cao 10 cm.

Độ dốc càng lớn thì chiều dài đường dẫn cần thiết càng ngắn. Tuy nhiên, dốc lớn cũng làm tăng nguy cơ va chạm gầm xe, trượt bánh và gây khó khăn cho các phương tiện có tải trọng lớn.

Vì vậy, khi thiết kế cân ô tô nổi, cần cân đối giữa chiều cao bàn cân, chiều dài đường dẫn và đặc điểm phương tiện sử dụng.

2. ĐỘ DỐC CÂN Ô TÔ NỔI BAO NHIÊU LÀ PHÙ HỢP?

Không có một tỷ lệ độ dốc duy nhất phù hợp với tất cả các hệ thống cân ô tô nổi.

Độ dốc cần được lựa chọn dựa trên loại xe thường xuyên qua cân, chiều cao bàn cân, điều kiện mặt bằng và phương án tổ chức giao thông.

2.1. Độ dốc tham khảo theo loại phương tiện

Loại phương tiện	Độ dốc tham khảo	Yếu tố cần lưu ý
Xe đầu kéo, sơ mi rơ moóc gầm thấp, xe container gầm thấp	4–6%	Khoảng sáng gầm xe, nguy cơ chạm bụng xe
Xe đầu kéo và sơ mi rơ moóc thông thường	6–8%	Góc gập giữa đầu kéo và rơ moóc
Xe tải thùng, xe ben thông thường	8–10%	Độ bám đường, tải trọng và an toàn khi lên xuống dốc
Xe siêu trường, siêu trọng hoặc xe chuyên dụng	Theo thiết kế riêng	Cấu hình xe và giới hạn vận hành do nhà sản xuất quy định

Lưu ý: Các mức trên chỉ là khoảng tham khảo khi lập phương án sơ bộ, không phải giới hạn độ dốc theo quy chuẩn Việt Nam. Độ dốc thực tế phải được kiểm tra theo loại xe, điều kiện công trình và yêu cầu thiết kế áp dụng.

2.2. Vì sao không nên thiết kế đường dốc quá lớn?

Đường dẫn có độ dốc lớn có thể phát sinh một số vấn đề:

• Xe bị chạm gầm: Đặc biệt đối với xe container, sơ mi rơ moóc thấp hoặc xe có khoảng cách trục lớn.
• Khó khăn khi lên dốc: Xe tải nặng cần lực kéo lớn hơn, nhất là khi phải khởi hành trên đường dốc.
• Nguy cơ trượt bánh: Mặt đường ẩm ướt, bám bụi, cát hoặc bùn làm giảm khả năng bám đường.
• Va đập khi lên bàn cân: Sự thay đổi độ dốc đột ngột tại điểm tiếp giáp có thể khiến phương tiện tác động mạnh lên đầu bàn cân.

Đặc biệt, với trạm cân phục vụ nhiều loại phương tiện khác nhau, cần xem xét những xe có khoảng sáng gầm thấp nhất thay vì chỉ dựa trên loại xe thường xuyên sử dụng.

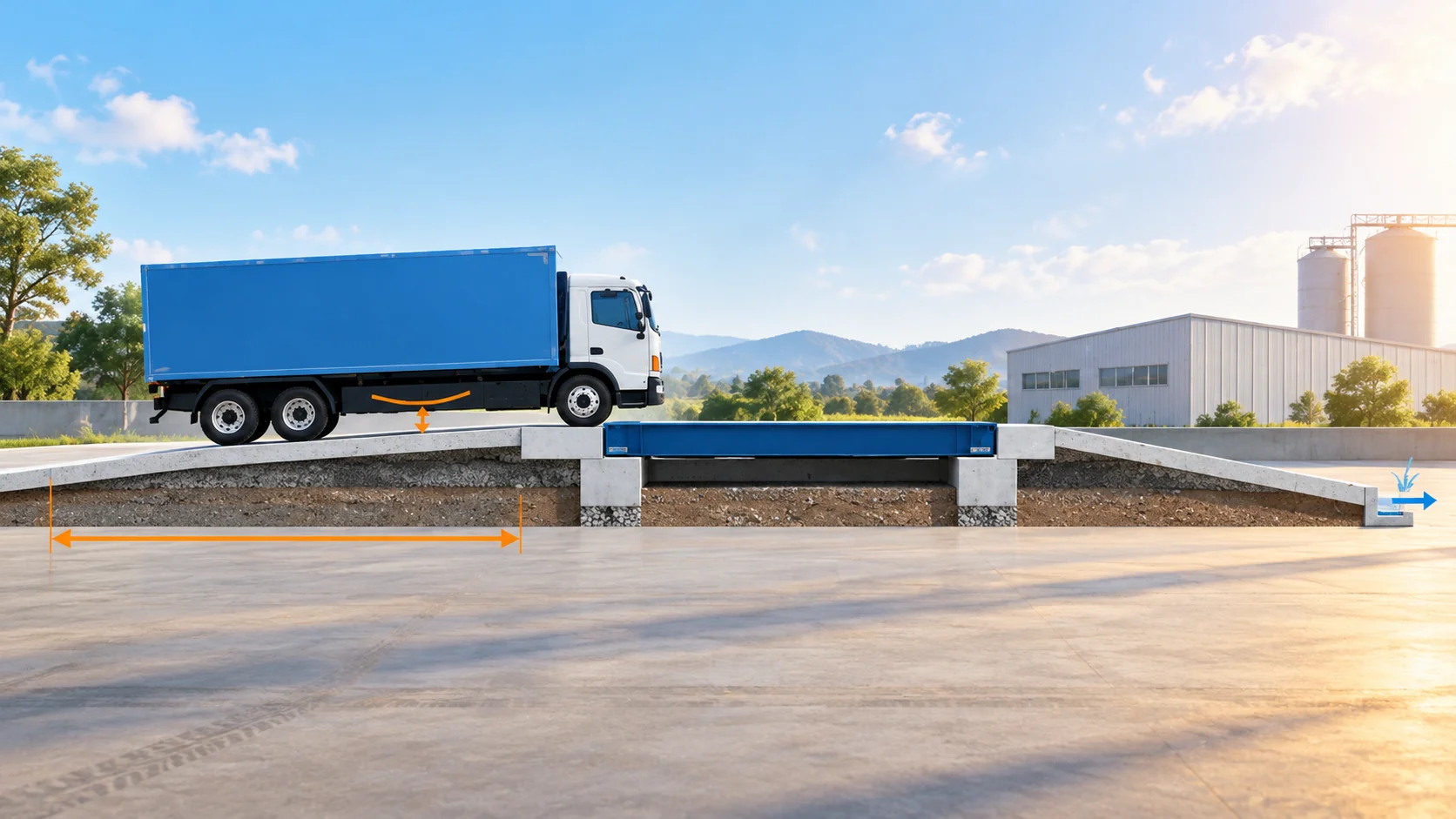

3. CÁCH TÍNH CHIỀU DÀI ĐƯỜNG DỐC CÂN Ô TÔ NỔI

Chiều dài đường dẫn phụ thuộc trực tiếp vào độ chênh cao giữa mặt bàn cân và nền sân.

Công thức tính sơ bộ:

L = H / i

Trong đó:

• L: Chiều dài nằm ngang của đoạn dốc (m).
• H: Chênh lệch cao độ giữa mặt bàn cân và mặt sân (m).
• i: Độ dốc biểu thị dưới dạng số thập phân (ví dụ 8% = 0,08).

3.1. Bảng tính chiều dài đường dốc theo độ cao bàn cân

Chiều cao bàn cân so với nền sân	Dốc 10%	Dốc 8%	Dốc 6%
300 mm	3,0 m	3,75 m	5,0 m
450 mm	4,5 m	5,63 m	7,5 m
600 mm	6,0 m	7,5 m	10,0 m

Bảng trên chỉ tính chiều dài nằm ngang của phần dốc có độ dốc không đổi, chưa bao gồm đoạn chuyển tiếp, phần đường bằng và không gian chờ xe.

Ví dụ:

Một trạm cân ô tô nổi có:

• Chiều dài bàn cân: 18 m.
• Chiều cao mặt bàn cân so với nền sân: 450 mm.
• Độ dốc đường dẫn dự kiến: 8%.
• Hai đầu bàn cân đều bố trí đường dẫn.

Chiều dài phần dốc tại mỗi đầu:

L = 0,45 / 0,08 = 5,625 m

Như vậy, mỗi đầu bàn cân cần khoảng 5,63 m đường dốc, chưa kể phần chuyển tiếp.

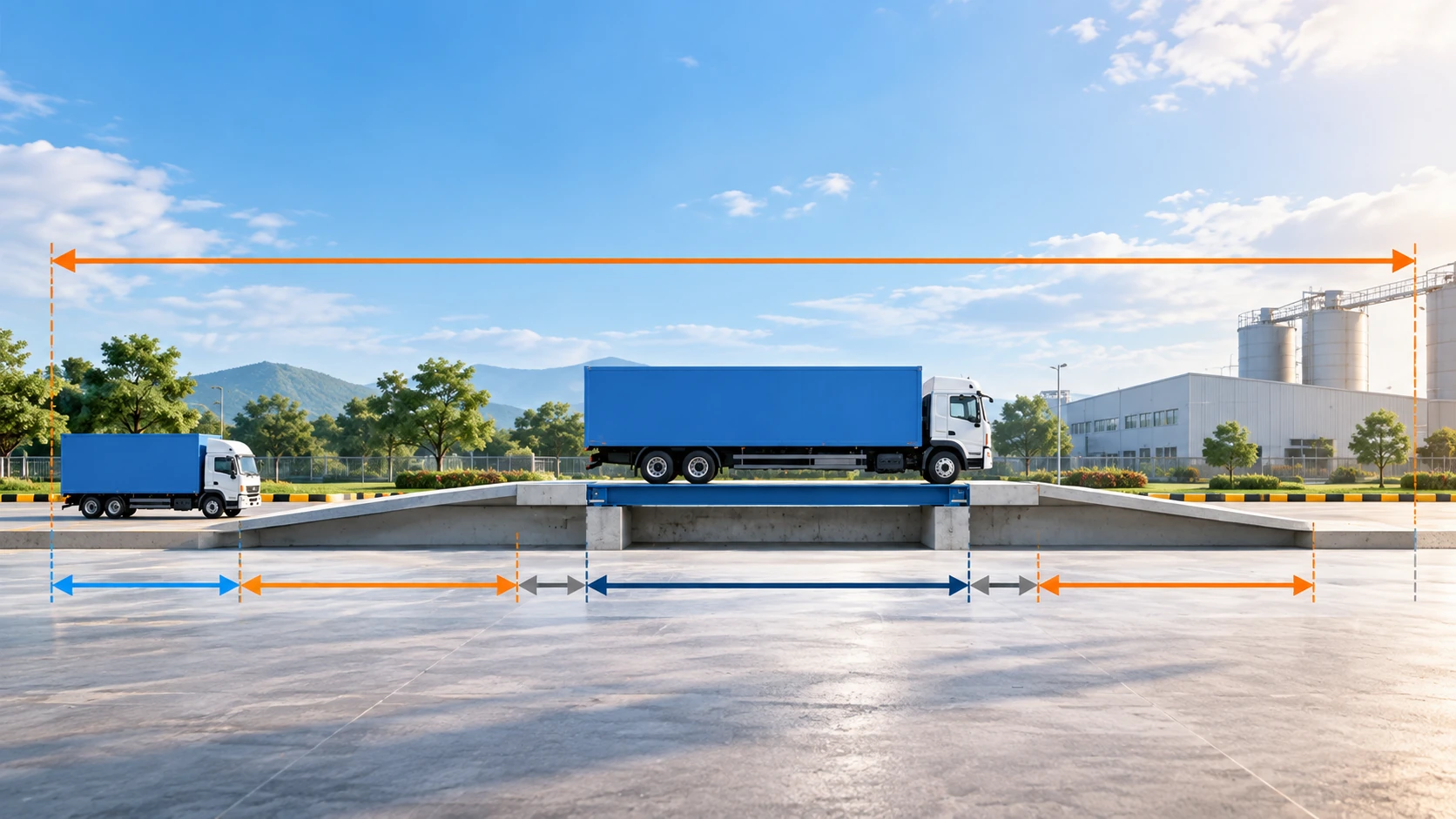

Nếu bố trí thêm đoạn đường bằng dài 4 m tại mỗi đầu bàn cân, tổng chiều dài cần dự trù sơ bộ là:

18 + (5,625 × 2) + (4 × 2) = 37,25 m

Như vậy, với bàn cân dài 18 m, mặt bằng bố trí toàn bộ hệ thống có thể cần khoảng 37,25 m chiều dài, chưa tính khu vực chờ xe và các hạng mục giao thông khác.

Đây là ví dụ tính toán mặt bằng, không phải kích thước bắt buộc cho mọi trạm cân 18 m.

4. THIẾT KẾ ĐOẠN CHUYỂN TIẾP GIỮA ĐƯỜNG DỐC VÀ BÀN CÂN

Bên cạnh tỷ lệ độ dốc, đoạn chuyển tiếp từ đường dẫn lên bàn cân là yếu tố cần được đặc biệt chú ý.

Ngay cả khi đường dốc chỉ khoảng 6–8%, phương tiện vẫn có thể bị chạm gầm nếu điểm chuyển từ mặt đường dốc sang mặt phẳng quá đột ngột.

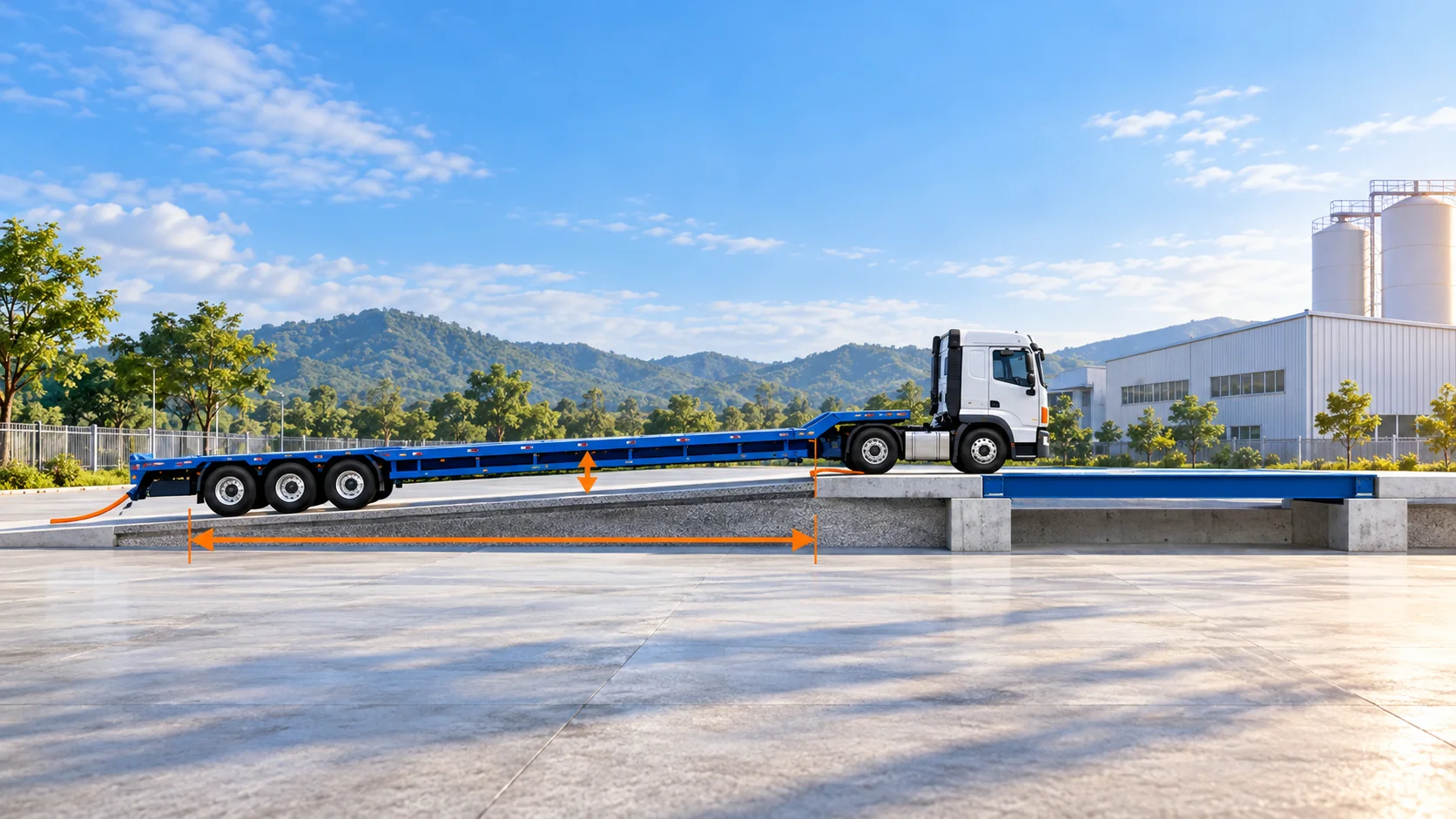

4.1. Nguy cơ chạm gầm xe

Đối với xe đầu kéo và sơ mi rơ moóc, khoảng sáng gầm xe và chiều dài cơ sở có ảnh hưởng lớn đến khả năng vượt qua vị trí thay đổi độ dốc.

Khi xe đi qua đỉnh dốc, phần gầm giữa các trục hoặc chân chống sơ mi rơ moóc có thể tiếp xúc với mặt đường nếu hình học chuyển tiếp không phù hợp.

Nguy cơ này càng lớn với những phương tiện có chiều dài cơ sở lớn và khoảng sáng gầm thấp.

4.2. Bố trí đoạn đường bằng và chuyển tiếp hợp lý

Trong giai đoạn lập phương án, có thể xem xét bố trí đoạn đường bằng tại cao độ bàn cân ở hai đầu trạm cân, chẳng hạn khoảng 3–6 m tùy điều kiện thực tế.

Tuy nhiên, chiều dài đoạn bằng không thay thế được việc kiểm tra hình học chuyển tiếp. Tại vị trí bắt đầu và kết thúc dốc, cần hạn chế thay đổi độ dốc đột ngột bằng giải pháp chuyển tiếp phù hợp.

Đường dẫn phải đảm bảo:

• Phù hợp với khoảng sáng gầm và kích thước phương tiện.
• Không tạo điểm gãy dốc quá lớn gây va chạm gầm xe.
• Bề mặt chuyển tiếp êm thuận, không tạo bậc cao tại mép bàn cân.
• Có kết cấu đủ khả năng chịu tải trọng trục xe trong quá trình khai thác.

Ngoài ra, đường dẫn và bàn cân cần được bố trí đúng yêu cầu kết cấu, không để đường dẫn tiếp xúc hoặc truyền lực ngoài ý muốn vào hệ thống bàn cân.

5. ĐỘ DỐC ĐƯỜNG DẪN ẢNH HƯỞNG NHƯ THẾ NÀO ĐẾN HOẠT ĐỘNG CÂN?

Độ dốc đường dẫn không trực tiếp quyết định độ chính xác của cảm biến lực khi toàn bộ xe đã nằm trên bàn cân, đứng yên và hệ thống được lắp đặt đúng kỹ thuật.

Tuy nhiên, thiết kế đường dẫn không phù hợp có thể ảnh hưởng đến quá trình xe lên xuống cân và độ bền của hệ thống.

5.1. Tăng lực va đập khi xe đi lên bàn cân

Nếu đường dẫn có độ dốc lớn, vị trí chuyển tiếp không êm thuận hoặc xuất hiện bậc chênh cao tại mép bàn cân, bánh xe có thể tạo ra lực va đập khi đi lên bàn cân.

Tác động lặp lại trong thời gian dài có thể ảnh hưởng đến:

• Kết cấu cơ khí của bàn cân.
• Hệ thống gối đỡ và bộ gá loadcell.
• Liên kết tại các đầu bàn cân.
• Tuổi thọ của các bộ phận chịu lực.

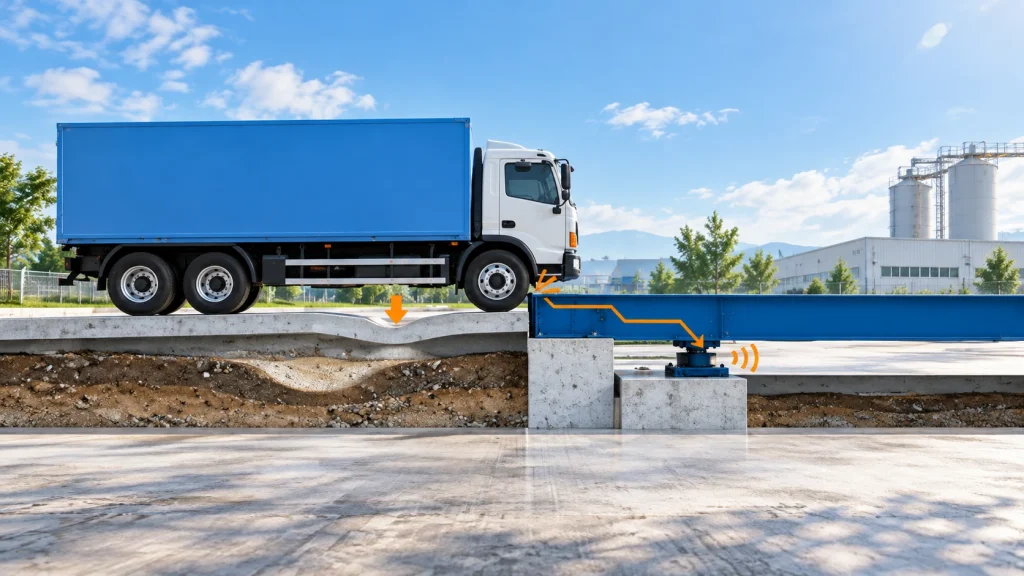

5.2. Lún nền đường dẫn gây chênh lệch cao độ

Nền móng trạm cân và phần đường dẫn thường có cấu tạo, điều kiện chịu lực khác nhau.

Nếu nền đường dẫn không được đầm chặt hoặc gia cố phù hợp, quá trình xe tải nặng đi lại có thể gây lún cục bộ.

Khi đó, tại vị trí tiếp giáp giữa đường dẫn và bàn cân có thể xuất hiện bậc chênh cao.

Tình trạng này khiến xe đi lên bàn cân không êm thuận, tăng lực tác động lên kết cấu và có thể gây rung động khiến chỉ thị cân cần thêm thời gian để ổn định.

Vì vậy, chất lượng nền đường dẫn là yếu tố cần được xem xét ngay từ giai đoạn thi công móng trạm cân.

5.3. Ảnh hưởng đến an toàn khi vận hành

Đối với các trạm cân có tần suất xe ra vào lớn, đường dẫn quá dốc còn gây khó khăn trong quá trình điều khiển phương tiện, đặc biệt khi trời mưa hoặc bề mặt đường bị bám bùn đất.

Việc thiết kế độ dốc hợp lý kết hợp với bề mặt đường có khả năng chống trượt sẽ giúp giảm nguy cơ mất an toàn.

6. NHỮNG LƯU Ý KHI THI CÔNG ĐƯỜNG DẪN CÂN Ô TÔ NỔI

Để hệ thống cân hoạt động ổn định, ngoài việc lựa chọn độ dốc phù hợp, quá trình thi công cần chú ý các vấn đề sau:

Thứ nhất: Khảo sát mặt bằng và loại phương tiện

Xác định cao độ mặt sân, chiều dài mặt bằng hiện có, hướng lưu thông và các loại xe sẽ sử dụng trạm cân.

Thứ hai: Tính toán chiều dài đường dốc

Chiều dài đường dẫn phải phù hợp với chênh lệch cao độ, đồng thời đảm bảo khoảng không gian cho xe tiếp cận bàn cân thuận lợi.

Thứ ba: Kiểm soát chất lượng nền đường

Nền đường dẫn cần được thi công, đầm chặt và gia cố phù hợp với tải trọng phương tiện nhằm hạn chế lún trong quá trình sử dụng.

Thứ tư: Thiết kế hệ thống thoát nước

Cần có giải pháp thoát nước phù hợp để hạn chế nước đọng tại chân dốc, khu vực tiếp giáp và nền móng trạm cân.

Thứ năm: Kiểm tra trước khi đưa vào sử dụng

Sau khi hoàn thiện, cần kiểm tra độ dốc thực tế, tình trạng tiếp giáp giữa đường dẫn và bàn cân, khả năng thông hành của phương tiện và sự ổn định của hệ thống.

Các yêu cầu về độ bằng phẳng, dung sai thi công và kiểm tra nền đường cần được xác định cụ thể trong hồ sơ thiết kế, nghiệm thu.

7. GIẢI PHÁP KHI MẶT BẰNG LẮP ĐẶT CÂN Ô TÔ NỔI BỊ HẠN CHẾ

Không phải nhà máy hoặc khu công nghiệp nào cũng có đủ diện tích để bố trí đường dẫn dài ở cả hai đầu bàn cân.

Trong trường hợp mặt bằng hạn chế, chủ đầu tư có thể cân nhắc một số phương án:

• Điều chỉnh bố trí trạm cân: Thay đổi vị trí hoặc hướng lắp đặt để tận dụng diện tích sân bãi.
• Tối ưu cao độ bàn cân: Xem xét giải pháp kết cấu và nền móng giúp giảm chiều cao mặt bàn cân so với nền sân nếu điều kiện kỹ thuật cho phép.
• Lựa chọn phương án cân bán chìm hoặc cân chìm: Giảm nhu cầu sử dụng đường dốc, nhưng cần bổ sung giải pháp xây dựng và thoát nước thích hợp.
• Điều chỉnh phương án giao thông: Xem xét tổ chức xe ra vào một chiều hoặc bố trí lối tiếp cận riêng phù hợp với vận hành.

Việc tăng độ dốc để tiết kiệm diện tích chỉ nên được xem xét sau khi đã kiểm tra khả năng thông hành và an toàn của các loại xe thực tế.

8. ASTEC CÂN ĐIỆN TỬ – TƯ VẤN THIẾT KẾ VÀ LẮP ĐẶT TRẠM CÂN Ô TÔ

Với hơn 20 năm kinh nghiệm trong lĩnh vực cân điện tử công nghiệp, ASTEC Cân Điện Tử cung cấp giải pháp tư vấn, thiết kế, gia công và lắp đặt trạm cân ô tô phục vụ nhà máy, khu công nghiệp, cảng biển, mỏ khai thác và doanh nghiệp vận tải.

ASTEC cung cấp các hệ thống cân ô tô tải trọng 60 tấn, 80 tấn, 100 tấn, 120 tấn và 150 tấn, tùy theo nhu cầu sử dụng và điều kiện dự án.

Trong quá trình tư vấn, ASTEC xem xét đặc điểm mặt bằng, phương tiện vận hành, kích thước bàn cân và phương án nền móng để đề xuất giải pháp bố trí trạm cân phù hợp.

Đối với cân ô tô nổi, việc tính toán độ dốc và chiều dài đường dẫn ngay từ giai đoạn thiết kế giúp chủ đầu tư chủ động bố trí mặt bằng, hạn chế phát sinh chi phí xây dựng và nâng cao hiệu quả sử dụng lâu dài.

9. CÂU HỎI THƯỜNG GẶP VỀ ĐỘ DỐC CÂN Ô TÔ NỔI

Độ dốc cân ô tô nổi 10% có quá lớn không?

Độ dốc 10% tương đối lớn đối với một số phương tiện gầm thấp hoặc có chiều dài cơ sở lớn. Việc sử dụng độ dốc này cần được đánh giá theo loại xe, đặc điểm vận hành và điều kiện mặt bằng thực tế.

Cân ô tô nổi cao 450 mm cần đường dốc dài bao nhiêu?

Nếu chọn độ dốc 8%, chiều dài nằm ngang của phần đường dốc khoảng 5,63 m. Nếu chọn độ dốc 6%, chiều dài khoảng 7,5 m. Các giá trị này chưa bao gồm phần chuyển tiếp hoặc đoạn đường bằng bổ sung.

Cân nổi có bắt buộc phải có đường dốc ở cả hai đầu không?

Không nhất thiết. Phương án đường dẫn phụ thuộc vào tổ chức giao thông của trạm cân. Cân có thể được bố trí hai đầu ra vào hoặc một lối tiếp cận phù hợp, nhưng phải đảm bảo an toàn thao tác và lưu thông phương tiện.

Đường dốc quá lớn có làm cân ô tô bị sai số không?

Đường dốc lớn không tự động làm sai kết quả cân tĩnh khi xe đã nằm hoàn toàn trên bàn cân. Tuy nhiên, đường dẫn thiết kế không phù hợp có thể gây va đập, rung động, khó khăn khi đưa xe vào đúng vị trí và ảnh hưởng đến độ bền thiết bị.

KẾT LUẬN

Độ dốc cân ô tô nổi cần được tính toán phù hợp với chiều cao bàn cân, chiều dài đường dẫn, điều kiện mặt bằng và loại phương tiện sử dụng.

Khi thiết kế trạm cân, chủ đầu tư không nên chỉ quan tâm đến tải trọng và kích thước bàn cân mà cần xem xét toàn bộ không gian xe ra vào, đặc biệt là độ dốc và vị trí chuyển tiếp giữa đường dẫn với bàn cân.

Một phương án đường dẫn hợp lý sẽ giúp xe lên xuống thuận lợi, hạn chế va đập, bảo vệ thiết bị và nâng cao hiệu quả khai thác trạm cân trong thời gian dài.
