GIẢI PHÁP ĐO LỰC NÉN XI LANH THỦY LỰC 50 TẤN SỬ DỤNG LOADCELL DIGITAL ZEMIC

GIẢI PHÁP ĐO LỰC NÉN DIGITAL CHO XI LANH THỦY LỰC

Trong máy ép thủy lực, thiết bị thử tải và các hệ thống kiểm tra lực, việc xác định chính xác lực nén do xi lanh tạo ra giúp người vận hành theo dõi quá trình làm việc, kiểm soát tải trọng và hạn chế tình trạng vận hành vượt quá giới hạn thiết kế.

ASTEC cung cấp giải pháp đo lực nén xi lanh thủy lực đến 50 tấn sử dụng thiết bị Digital của Zemic, gồm:

• Loadcell Digital đo lực nén DBM14G 50T.
• Đầu hiển thị Digital DS3SS.
• Bộ gá và chi tiết tiếp nhận lực.
• Dây tín hiệu và nguồn cấp.
• Tùy chọn kết nối với PLC, HMI hoặc máy tính.
• Dịch vụ lắp đặt, hiệu chuẩn và kiểm tra hệ thống.

Cả loadcell DBM14G 50T và đầu hiển thị DS3SS đều thuộc hãng Zemic, xuất xứ Trung Quốc, giúp bảo đảm khả năng tương thích giữa cảm biến và thiết bị xử lý tín hiệu trong cùng một hệ thống.

NGUYÊN LÝ HOẠT ĐỘNG

Loadcell DBM14G 50T được lắp bên dưới ty xi lanh tại vị trí trực tiếp tiếp nhận lực nén.

Khi xi lanh hoạt động, ty piston di chuyển xuống và tác động lực lên loadcell. Cảm biến tiếp nhận lực cơ học, chuyển đổi thành dữ liệu đo và truyền về đầu hiển thị DS3SS.

Đầu DS3SS tiếp nhận, xử lý và hiển thị giá trị lực để người vận hành theo dõi. Tùy theo cấu hình kỹ thuật, dữ liệu có thể được truyền đến PLC, màn hình HMI, máy tính hoặc hệ thống giám sát trung tâm.

Quá trình truyền lực được thực hiện theo trình tự:

Xi lanh thủy lực → Loadcell Digital DBM14G 50T → Đầu hiển thị DS3SS → Hệ thống giám sát hoặc điều khiển

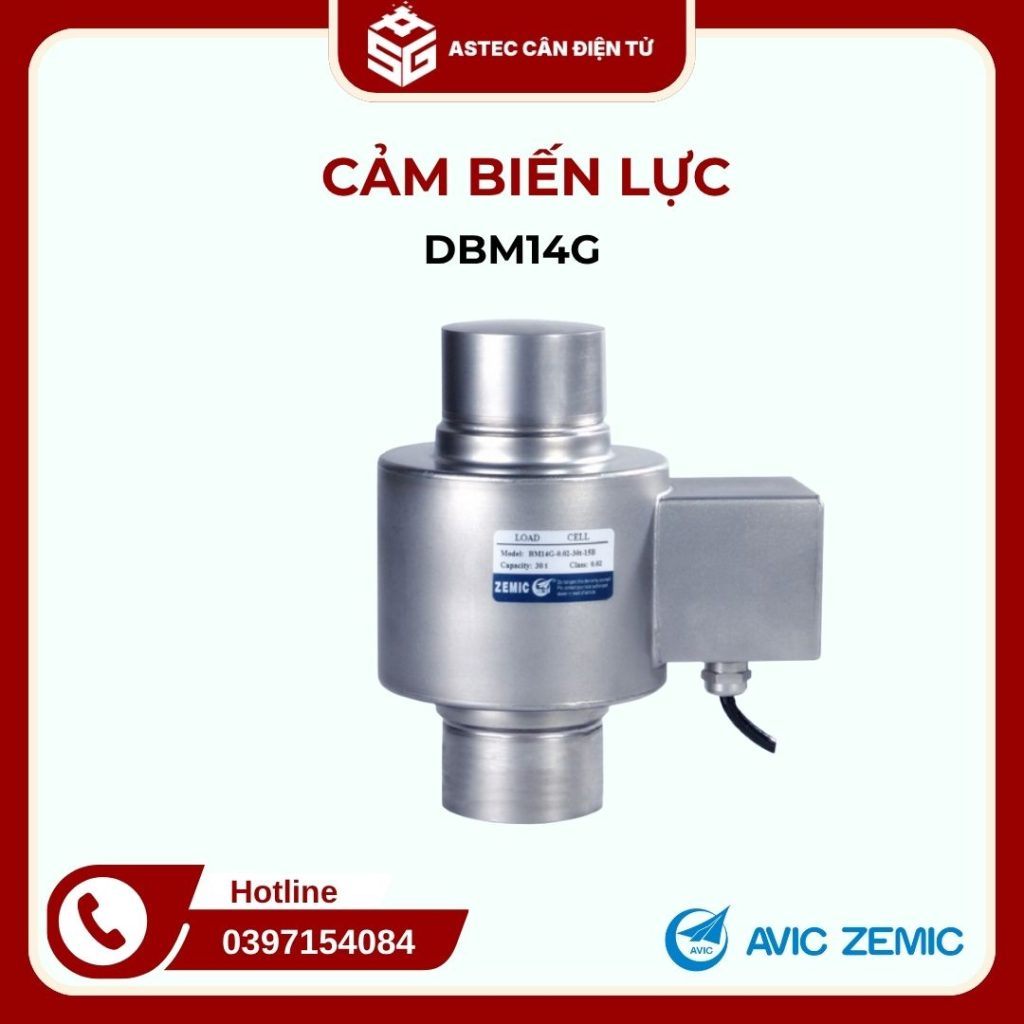

LOADCELL DIGITAL DBM14G 50T ZEMIC

DBM14G là loadcell Digital dạng trụ nén, được thiết kế cho các ứng dụng đo tải trọng lớn. Trong giải pháp này, cảm biến có tải trọng danh định 50 tấn và được lắp trực tiếp tại vị trí chịu lực của xi lanh.

Thông tin cơ bản

Nội dung	Thông tin
Sản phẩm	Loadcell Digital
Model	DBM14G
Tải trọng danh định	50 tấn
Nguyên lý chịu lực	Lực nén
Kết cấu	Dạng trụ
Hãng sản xuất	Zemic
Xuất xứ	Trung Quốc
Thiết bị kết nối	Đầu hiển thị DS3SS

Đặc điểm của DBM14G 50T

• Thiết kế dạng trụ phù hợp với tải trọng nén lớn.
• Tín hiệu đo được truyền dưới dạng dữ liệu Digital.
• Phù hợp với hệ thống cần truyền số liệu đến đầu hiển thị và thiết bị điều khiển.
• Kết cấu cảm biến thích hợp cho môi trường công nghiệp.
• Có thể sử dụng trong máy ép, thiết bị thử tải và hệ thống kiểm tra lực.
• Thuận tiện khi tích hợp vào hệ thống giám sát tập trung.
• Phù hợp với các ứng dụng cần theo dõi tải trọng thường xuyên.

Thông số về giao thức truyền dữ liệu, cấp bảo vệ, độ chính xác và các chức năng kỹ thuật khác cần được xác nhận theo đúng phiên bản thiết bị được lựa chọn.

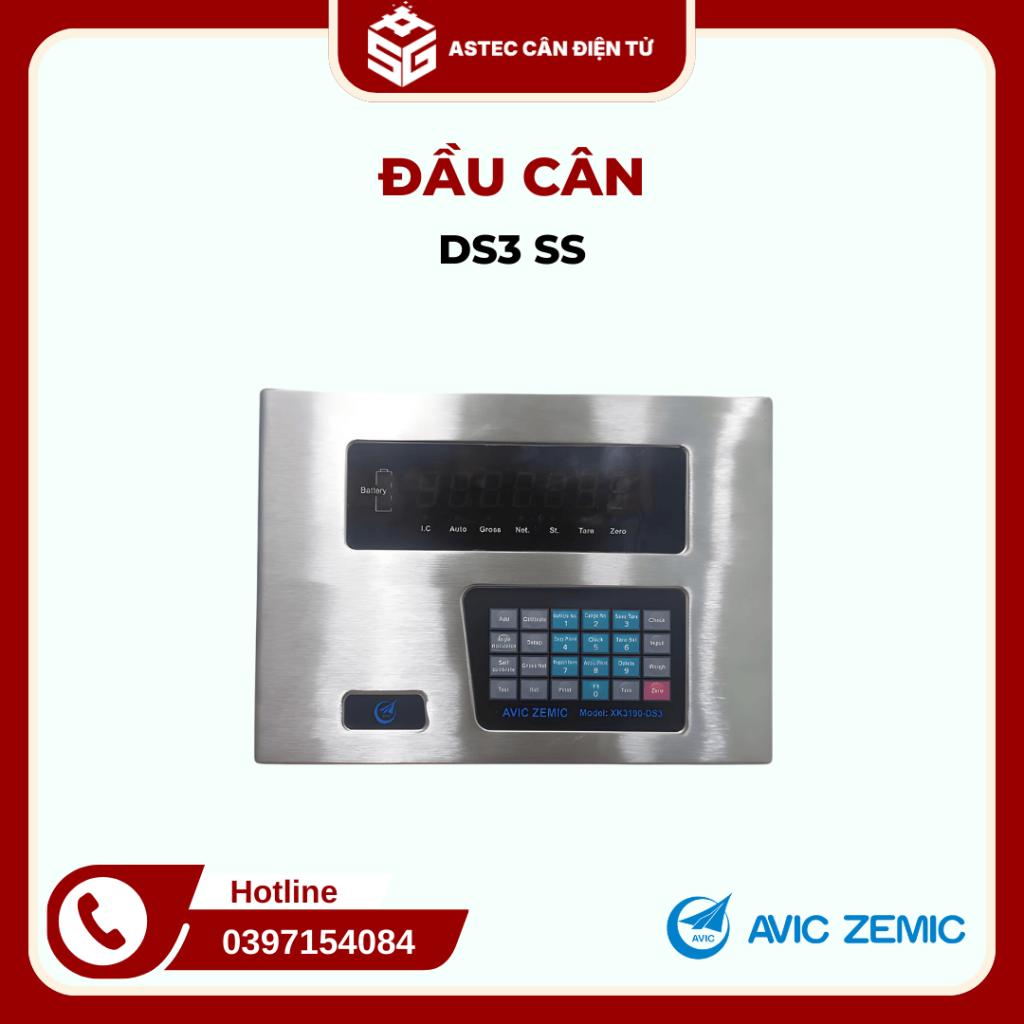

ĐẦU HIỂN THỊ DIGITAL DS3SS ZEMIC

DS3SS là đầu hiển thị được sử dụng để tiếp nhận và xử lý dữ liệu từ loadcell Digital DBM14G.

Thiết bị có màn hình hiển thị giá trị tải trọng và bàn phím cài đặt phía trước, giúp người vận hành theo dõi, hiệu chuẩn và thiết lập các thông số cần thiết của hệ thống.

Thông tin cơ bản

Nội dung	Thông tin
Sản phẩm	Đầu hiển thị Digital
Model	DS3SS
Loại cảm biến kết nối	Loadcell Digital
Chức năng chính	Xử lý và hiển thị giá trị tải trọng
Hãng sản xuất	Zemic
Xuất xứ	Trung Quốc
Loadcell sử dụng trong giải pháp	DBM14G 50T

Chức năng của đầu DS3SS

Tùy theo cấu hình được lựa chọn, đầu hiển thị DS3SS có thể đáp ứng các yêu cầu:

• Hiển thị giá trị lực nén theo thời gian thực.
• Cài đặt điểm 0 và hiệu chuẩn hệ thống.
• Theo dõi tải trọng trong quá trình xi lanh hoạt động.
• Thiết lập các thông số vận hành.
• Truyền dữ liệu đến hệ thống điều khiển.
• Kết nối PLC, HMI hoặc máy tính.
• Hỗ trợ giám sát tải trọng từ vị trí trung tâm.
• Phối hợp với hệ thống điều khiển để phát cảnh báo hoặc dừng máy khi đạt ngưỡng cài đặt.

Giao thức truyền thông và ngõ ra điều khiển cần được lựa chọn theo đúng phiên bản DS3SS và yêu cầu thực tế của khách hàng.

CẤU HÌNH HỆ THỐNG ĐỀ XUẤT

Một hệ thống đo lực nén Digital cơ bản gồm:

1. 01 loadcell Digital DBM14G 50T của Zemic.
2. 01 đầu hiển thị Digital DS3SS của Zemic.
3. Bộ gá đỡ loadcell.
4. Chi tiết tiếp nhận và truyền lực từ ty xi lanh.
5. Dây tín hiệu và nguồn điện.
6. Vị trí hoặc tủ lắp đặt đầu hiển thị.
7. Cơ cấu giới hạn hành trình hoặc bảo vệ quá tải.
8. Tùy chọn kết nối PLC, HMI hoặc máy tính.
9. Dịch vụ lắp đặt, hiệu chuẩn và kiểm tra vận hành.

Cấu hình cuối cùng sẽ được xác định dựa trên tải trọng làm việc, lực nén cực đại, kết cấu cơ khí, tốc độ ép và yêu cầu điều khiển của từng hệ thống.

TÙY CHỌN KẾT NỐI HỆ THỐNG ĐIỀU KHIỂN

Ngoài chức năng hiển thị lực tại chỗ, hệ thống có thể được cấu hình để truyền số liệu đến các thiết bị quản lý và điều khiển.

Các tùy chọn ứng dụng có thể gồm:

• Truyền số liệu lực nén đến PLC.
• Hiển thị giá trị trên màn hình HMI.
• Truyền dữ liệu về máy tính.
• Theo dõi lực nén từ hệ thống giám sát trung tâm.
• Lưu lại kết quả của từng chu trình ép.
• Phát cảnh báo khi lực đạt đến ngưỡng cài đặt.
• Điều khiển dừng xi lanh khi đạt lực yêu cầu.
• Tích hợp với dây chuyền sản xuất hiện có.

Phương thức truyền dữ liệu và khả năng điều khiển phụ thuộc vào cấu hình đầu DS3SS, thiết bị nhận dữ liệu và yêu cầu vận hành thực tế.

CHI PHÍ CỦA PHƯƠNG ÁN DIGITAL

Cấu hình sử dụng loadcell DBM14G 50T và đầu hiển thị DS3SS có chi phí đầu tư cao hơn hệ thống đo lực thông thường sử dụng tín hiệu Analog.

Chi phí của giải pháp Digital phụ thuộc vào:

• Phiên bản loadcell DBM14G được lựa chọn.
• Cấu hình đầu hiển thị DS3SS.
• Giao thức truyền dữ liệu.
• Yêu cầu kết nối PLC, HMI hoặc máy tính.
• Số lượng ngõ vào và ngõ ra điều khiển.
• Kết cấu gá đặt loadcell.
• Cơ cấu bảo vệ quá tải.
• Khoảng cách lắp đặt dây tín hiệu.
• Phạm vi lắp đặt và hiệu chuẩn tại công trình.

ASTEC sẽ tư vấn cấu hình dựa trên yêu cầu vận hành thực tế để khách hàng lựa chọn đúng thiết bị và kiểm soát chi phí đầu tư.

YÊU CẦU KHI LẮP ĐẶT LOADCELL

Độ chính xác và độ ổn định của hệ thống không chỉ phụ thuộc vào loadcell và đầu hiển thị mà còn chịu ảnh hưởng lớn từ kết cấu cơ khí.

Khi lắp đặt cần lưu ý:

• Tâm ty xi lanh phải trùng với tâm chịu lực của loadcell.
• Lực tác động phải theo phương thẳng đứng.
• Hạn chế lực ngang, tải lệch tâm và mô-men xoắn.
• Bề mặt lắp đặt phải phẳng, cứng và ổn định.
• Chi tiết truyền lực cần có diện tích tiếp xúc phù hợp.
• Không để đầu ty xi lanh tác động trực tiếp bằng bề mặt quá nhỏ hoặc đầu nhọn.
• Nên bố trí cơ cấu giới hạn hành trình để bảo vệ cảm biến.
• Dây tín hiệu cần được bảo vệ trước dầu, nước, nhiệt và va đập.
• Hệ thống phải được hiệu chuẩn sau khi hoàn tất lắp đặt.
• Cần kiểm tra định kỳ kết cấu gá, dây dẫn và kết quả đo.

Loadcell có tải trọng danh định 50 tấn không có nghĩa hệ thống nên thường xuyên làm việc sát mức tải này. Việc lựa chọn cảm biến cần tính đến lực làm việc, lực cực đại, tải động, lực xung kích và hệ số an toàn.

ỨNG DỤNG CỦA GIẢI PHÁP

Giải pháp sử dụng loadcell Digital DBM14G 50T và đầu DS3SS có thể được ứng dụng trong:

• Máy ép thủy lực.
• Máy ép khuôn.
• Máy ép vật liệu.
• Thiết bị thử tải kết cấu.
• Hệ thống kiểm tra lực nén.
• Máy nén kiện.
• Máy ép phế liệu.
• Thiết bị kiểm tra chi tiết cơ khí.
• Dây chuyền sản xuất cần giám sát lực.
• Hệ thống kiểm tra chất lượng sản phẩm.

LỢI ÍCH CỦA HỆ THỐNG

Việc trang bị hệ thống đo lực nén Digital mang lại các lợi ích:

• Hiển thị trực tiếp lực tác động lên sản phẩm.
• Giúp người vận hành theo dõi quá trình ép.
• Hỗ trợ kiểm soát tải trọng theo ngưỡng cài đặt.
• Hạn chế tình trạng vận hành vượt tải.
• Hỗ trợ kết nối với hệ thống điều khiển.
• Thuận tiện cho việc giám sát và lưu trữ dữ liệu.
• Phù hợp với định hướng tự động hóa dây chuyền.
• Hỗ trợ kiểm tra và đánh giá chất lượng sản phẩm.

ASTEC CUNG CẤP GIẢI PHÁP THEO YÊU CẦU

ASTEC hỗ trợ khảo sát, lựa chọn thiết bị, thiết kế kết cấu gá đặt, lắp đặt và hiệu chuẩn hệ thống đo lực nén xi lanh thủy lực.

Để lựa chọn đúng cấu hình, khách hàng nên cung cấp:

• Lực nén làm việc thông thường.
• Lực nén lớn nhất của xi lanh.
• Kích thước và hành trình xi lanh.
• Tần suất vận hành của máy.
• Bản vẽ hoặc hình ảnh vị trí lắp đặt.
• Khoảng cách từ loadcell đến đầu hiển thị.
• Yêu cầu kết nối PLC, HMI hoặc máy tính.
• Điều kiện môi trường làm việc.
• Yêu cầu cảnh báo hoặc dừng máy khi đạt tải.

Sau khi tiếp nhận thông tin, ASTEC sẽ đề xuất cấu hình loadcell, đầu hiển thị, phương án gá đặt và kết nối điều khiển phù hợp.
