LOADCELL LÀ GÌ? TỔNG QUAN VỀ CẢM BIẾN LỰC TRONG CÂN ĐIỆN TỬ

1. Loadcell là gì?

Loadcell (cảm biến lực) là thiết bị chuyển đổi tải trọng hoặc lực cơ học thành tín hiệu điện. Đây là thành phần cốt lõi trong hầu hết các loại cân điện tử – từ cân bàn nhỏ, cân sàn, đến trạm cân ô tô tải trọng lớn.

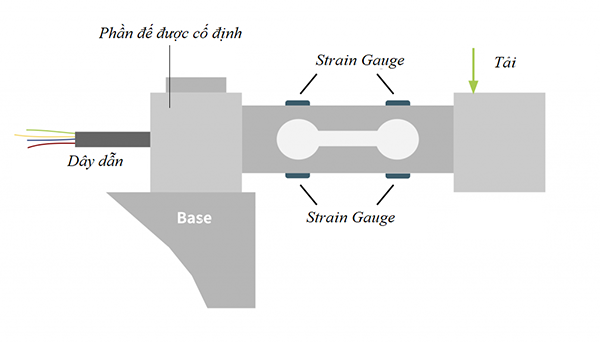

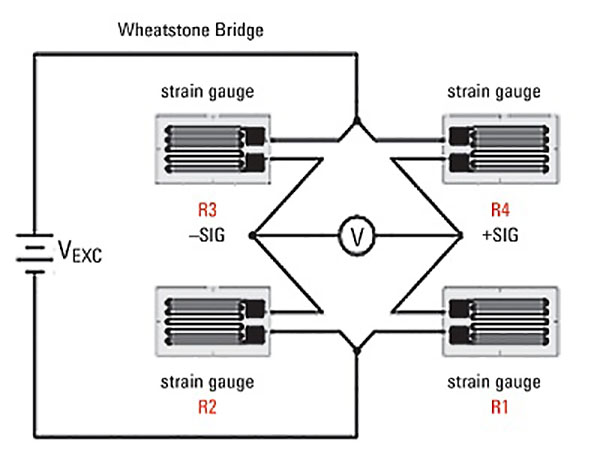

Nguyên lý hoạt động dựa trên hiệu ứng biến dạng điện trở: khi lực tác động lên loadcell, thân cảm biến biến dạng một lượng rất nhỏ. Sự biến dạng này làm thay đổi giá trị điện trở của các strain gauge được dán trên thân, từ đó tạo ra tín hiệu điện áp. Bộ chỉ thị (indicator) hoặc thiết bị điều khiển sẽ xử lý tín hiệu và hiển thị khối lượng.

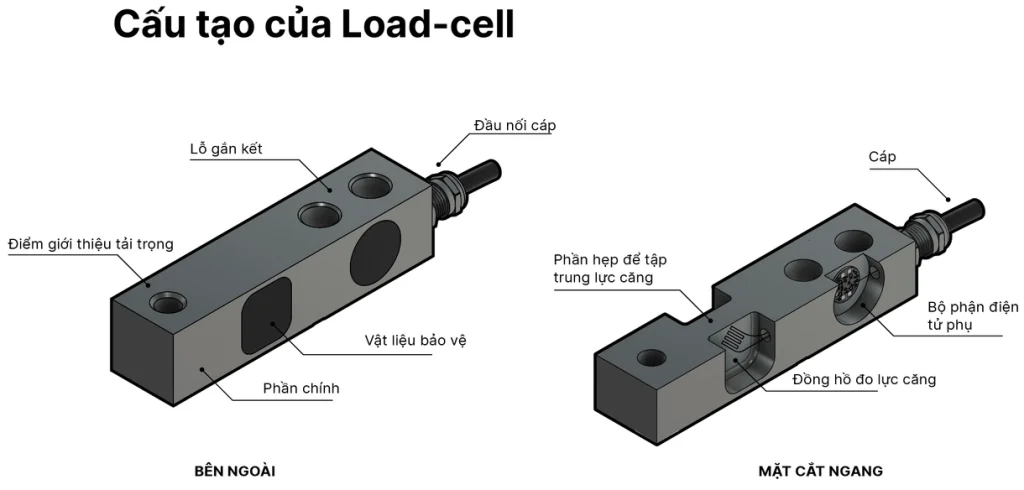

2. Cấu tạo cơ bản của loadcell

Một loadcell tiêu chuẩn gồm các thành phần chính:

  • Thân cảm biến: thường chế tạo từ hợp kim nhôm, thép hợp kim hoặc thép không gỉ.

  • Strain gauge: phần tử nhạy cảm đo biến dạng.

  • Dây tín hiệu: kết nối đến bộ chỉ thị hoặc hệ thống điều khiển.

  • Lớp bảo vệ: phủ keo hoặc hàn kín, đạt chuẩn IP65/67/68 để chống bụi, nước và môi trường khắc nghiệt.

3. Các loại loadcell thường gặp

Dưới đây là các loại loadcell thông dụng và ví dụ sản phẩm đại diện, ưu tiên những model phổ biến ASTEC đang phân phối:

Loại loadcell Model phổ biến Hãng Ứng dụng chính
Single point (đơn điểm) BM6E-C3 (100–300kg) Zemic Cân bàn, cân ghế, đóng gói
AMI-20kg/30kg/100kg Keli Cân bàn, cân thương mại
0745-220kg Mettler Toledo Cân bàn, cân nhỏ
AHC series (3–30kg) Tscale Cân bàn siêu thị, đóng gói nhẹ
Shear beam (dầm cắt/uốn) H8C (0.5–10t) Zemic Cân sàn, cân bồn, băng tải
0745A-2.2t Mettler Toledo Cân sàn công nghiệp
Compression (nén) BM14G-C3 (20–50t) Zemic Trạm cân ô tô, silo, bồn lớn
0782-20t / 30t Mettler Toledo Cân xe tải
Column (trụ) DHM14H Zemic Trạm cân xe tải tải trọng lớn
S-type (kéo/nén) PST Keli Kiểm tra chất lượng, quy trình sản xuất, máy móc tự động

4. Tiêu chuẩn kỹ thuật quan trọng

  • Độ nhạy (mV/V): phổ biến 2.0 hoặc 3.0 mV/V.

  • Cấp chính xác (OIML R60): C3, C4… thể hiện số phân khoảng và độ chính xác.

  • Cấp bảo vệ (IP65/67/68): quy định khả năng chống bụi, nước theo chuẩn IEC 60529.

5. Ứng dụng của loadcell trong thực tế

  • Cân bàn, cân sàn trong nhà máy sản xuất, logistics.

  • Cân bồn, cân phễu trong ngành thực phẩm, hóa chất.

  • Cân băng tải trong khai thác mỏ, xi măng, nhiệt điện.

  • Cân ô tô tải trọng lớn trong khu công nghiệp, cảng, mỏ đá.

  • Ứng dụng đo lực trong phòng thí nghiệm, cơ khí, dây chuyền sản xuất tự động.

6. Kết luận

Loadcell là thành phần then chốt của mọi hệ thống cân điện tử, quyết định độ chính xác và độ tin cậy. Việc lựa chọn đúng loại loadcell – phù hợp tải trọng, môi trường và ứng dụng – giúp hệ thống cân hoạt động ổn định và bền bỉ.

👉 ASTEC Cân điện tử hiện cung cấp đa dạng loadcell chính hãng từ Zemic, Mettler Toledo, Keli, Tscale, đảm bảo đáp ứng từ nhu cầu cân bàn nhỏ đến trạm cân xe tải công nghiệp.
